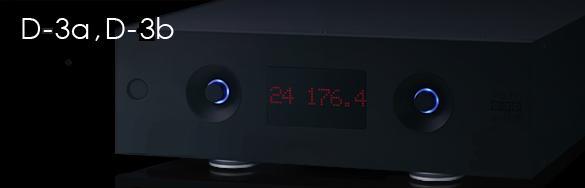

digital-do-main Products D-3

D-3

マルチビット DA コンバーター

オーソドックスさとユニークさの共存した DA コンバーターを目指して

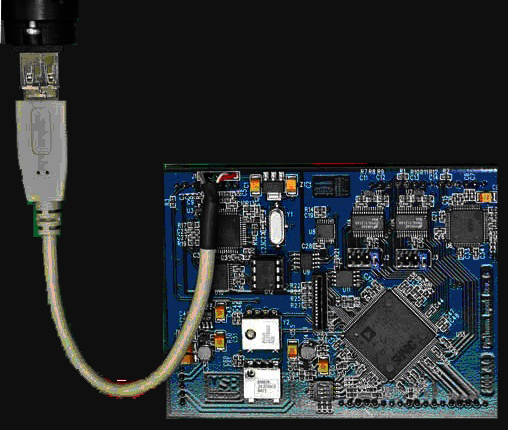

デジタル、アナログ毎に独立した電源部と、個別機能ブロックごとに安定化した二重安定化電源システムを採用。デジタル部分は USBで384Kの転送速度を実現し、デジタルフィルターはDSPによる内部演算80ビットです。

デジタル信号はアナログセクションと光で完全に電気的に分離され、リクロックされています。

アナログ部分は 超高速な信号立ち上がりを実現したサインマグニチュードDA変換を実現したMSB Technology社の マルチビット高速DACモジュール。 ハイエンドDAコンバーターとしての常識に加えて、最新のクリエーションを取り入れたデジタルドメインの1.5世代の DAコンバーター デジタルドメインD-3a、D-3bを自信を持って皆様にお届けします。

Made in Japan

デジタルドメイン D-3 特長

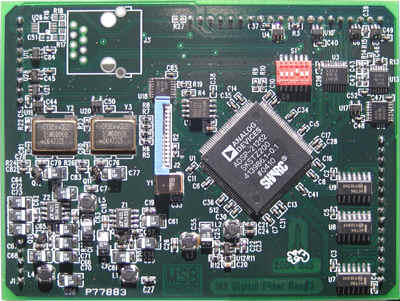

DSPを使用した384Kへのアップサンプラーを内蔵

DSPを使用した100db/octのデジタルフイルターと384Kbpsから1.5Mbpsへのアップサンプラーを内蔵

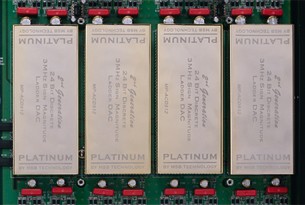

MSB Technology社 ACD311(D-3aに4基内蔵ACD512(D-3bに4基内蔵)
マルチビットDACで正確な力強い音を実現

アナログパスを最短にしてデジタルボリウムLSIで音量を調節(0db出力時には、直結）
DACの出力は、電流出力と電圧出力の2系統
内部主要部は単芯銀線の配線

DAC 方式

サイン・マグニチュード型 24BIT ラダー DAC モジュール（MSB Technology 製）x4 基

入　力平衡（XLR384k）、USB(384k)、不平衡（RCA192k）、TOS(光リンク192k)、MSBネットワーク(192k)
出力電圧 平衡（XLR）: 7.5V RMS (10V pp）最大 / 不平衡 :（12Vp-p on 1KΩ）
出力インピーダンス 50 ΩΩ/ ボリウム -85 ～ 10dB
ボリウム0.5dB Step
サンプリング周波数1.5MHz ～ 3MHz

デジタルフィルター

16 倍オーバーサンプルデジタルフィルター（MSB Technology 製）

入　力平 衡（XLR384k）、USB(384k)、不平衡（RCA192k）、TOS(光リンク192k)、MSBネットワーク(192k)
出力（電圧） 平衡（XLR）： 7.5V RMS (10V pp）最大 / 不平衡出力（12Vp-p on 1KΩ）
出力インピーダンス50 ΩΩ/ ボリウム -85 ～ 10dB
ボリウム0.5dB Step
サンプリング周波数1.5MHz ～ 3MHz
